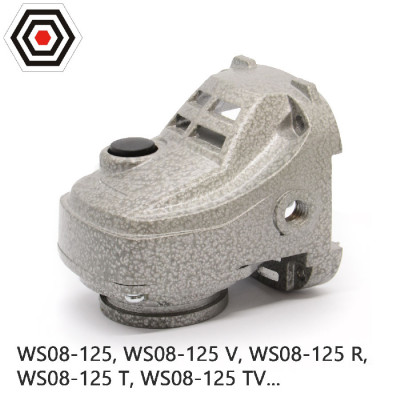

Корпус редуктора для болгарок DWT WS08-125 V / T / TV

Описание

Характеристики

Тип инструмента (категория)	УШМ (болгарка)
Тип детали (наименование)	Корпус редуктора
Оригинальный код детали	G-031
Производитель	Merit Link International AG
Бренд	DWT
Класс	Оригинал
Применяемость (по-модельно)	DWT WS07-115 DWT WS07-125 DWT WS08-115 DWT WS08-115 V DWT WS08-115 T DWT WS08-115 TV DWT WS08-125 DWT WS08-125 V DWT WS08-125 T DWT WS08-125 TV DWT WS08-125 R
Габаритные размеры (ДхШхВ)	84 × 74 × 73
Межосевое расстояние крепежных отверстий корпуса редуктора	По плоскостям: 52х52 мм По диагонали: 72х72 мм
Стыковочная плоскость с пластиковым корпусом	72 × 72
Межосевое расстояние крепежных отверстий фланца	44 × 44 × 44
Посадка подшипника ротора (якоря)	∅ 26 мм
Посадка верх. втулки/подшипника вала шпинделя	Ø 12 мм
Посадка нижнего подшипника вала шпинделя	Ø 32 мм
Отверстие под штифт блокировки	Ø 6 мм
Посадочная шейка защитного кожуха	Ø 43 мм
Резьба крепления доп. рукоятки	М10 (2шт.)
Конструкционные особенности	Усиленная ребрами жесткости конструкция ЛКП с "молотковым" эффектом Возможность установки корпуса в любом положении
Материал (основной)	магниевый сплав
Вес	280 г
Комплектация	8) 34819200101 (винт М4 1шт.) 10) 33793300601 (фланец / крышка 1 шт.) 11) 35400700401 (6201 2RS CnBall 1 шт.) 12) 34713200201 (стоп. кольцо вн. Ø 32 мм 1 шт.) 16) 32602600101(меднографитовая втулка Ø 8 / 12, h 10 мм 1 шт.) 18) 33793000301 (корпус редуктора 1 шт.) 20) 32841800101 (штифт блок. Ø 6 мм 1 шт.) 21) 35208400101 (пружина блок. 1 шт.) 25) 35401200301 (6000 2RS CnBall 1 шт.) 26) 33547100101 (скоба фиксации подшипника 1 шт.) 27) 34720100501 (винт М5 2 шт.)
Деталировка (взрыв-схема)	Скачать схему DWT WS08-125 V Скачать схему DWT WS08-125 TV Скачать схему DWT WS08-125 R
